Магнитный указатель уровня RizurNBK (визуальный уровнемер, индикатор уровня)

описание скачать опросный лист

Байпасные роликовые указатели уровня (магнитный указатель уровня, байпасный поплавковый уровнемер) РИЗУР используют для непрерывного измерения, вывода и контроля уровней жидкости. Байпасная трубка устанавливается на боковой стенке резервуара. В соответствии с законом о сообщающихся сосудах, уровень в байпасной трубке равен уровню в самой емкости. Поплавок с встроенными магнитами в байпасной трубке движется вместе с уровнем жидкости и бесконтактно вызывает изменение показаний роликового индикатора, а также передает информацию об уровне на внешний дисплей или на иное контрольное устройство.

Байпасные роликовые указатели-индикаторы уровня RIZUR-NBK применяются для непрерывного измерения и отображения уровня жидкости в резервуарах. Магнитный указатель уровняRIZUR-NBK предназначен для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установ ках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслей промышленности, а также может быть использован в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме на заранее заданной высоте емкости. Уровнемеры поплавковые байпасные RIZUR-NBK могут эксплуатироваться как в закрытых помещениях, так и на открытых установках в широком диапазоне климатических условий. Принцип действия RIZUR-NBK основан на законе о сообщающихся сосудах - уровень в байпасной колонке равен уровню измеряемой жидкости внутри резервуара. Внутри колонки вместе с уровнем жидкости перемещается поплавок с встроенным магнитом. Посредством воздействия магнитного поля поплавок бесконтактно изменяет положение (поворачивает) одного или группы вертикально расположенных магнитных роликов или передает информацию о текущем уровне на иное контрольное устройство. Байпасный указатель-индикатор уровня RIZUR-NBK является простым и надежным решением измерения и отображения уровня жидкости в больших и малых резервуарах. Стандартно байпасные указатели-индикаторы уровня RIZUR-NBK крепятся к боковой стенке резервуара. При необходимости присоединительные элементы байпасной колонки могут располагаться сбоку, сверху или снизу.

Выпускаются исполнения с различными видами подключения к процессу:

- фланец,

- внешняя/внутренняя резьба,

- накидная гайка,

- патрубок под приварку и др.

Также по заказу верх и низ колонки можно оснастить вентиляционными/дренажными отверстиями с заглушками, отсечными кранами, игольчатыми клапанами и др.

Типы приборов

Стандартно выпускаются 2 типа указателя-индикатора уровня RIZUR-NBK для бокового монтажа и для установки сверху емкости(и по спец. заказу веревочный). Наиболее часто применяются байпасные указатели-индикаторы уровня с боковым монтажом типа «бок-бок». Вданном случае диапазон измерения = расстоянию между точками подключения. Также выпускаются указатели уровня с боковым монтажом типа «верх-бок», «бок-низ», «верх-низ». При таких вариантах монтажа необходимо учитывать, что появляется «мертвая зона», то есть диапазон измерения будет меньше чем расстояние между точками подключения. Указатель-индикатор RIZUR-NBK выпускается в надставном исполнении для случаев, когда прибор контроля необходимо смонтировать сверху емкости.

Фотографии типов уровнемеров

магнитный указатель уровня, визуальный уровнемер купить в Казани, Перми, Чебоксарах, Йошкар-Оле, Кирове, Н.Челнах, Нижнекамске

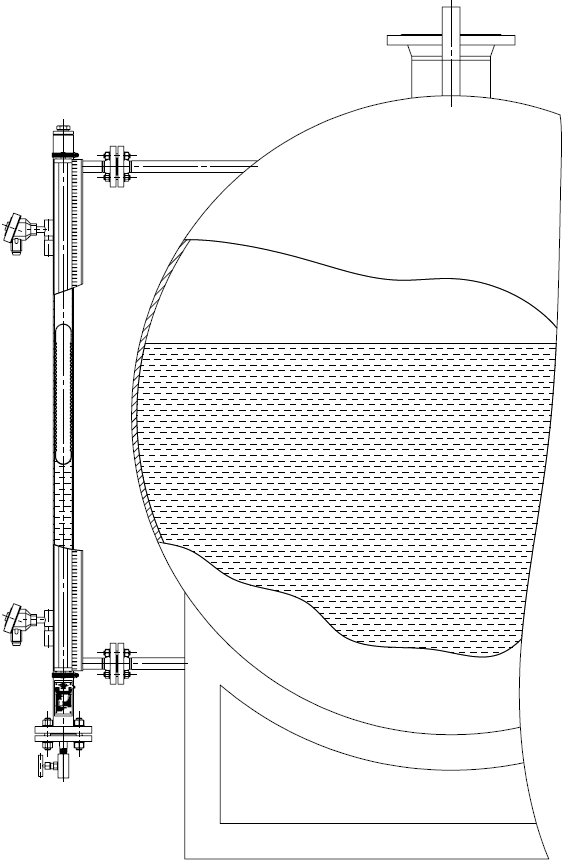

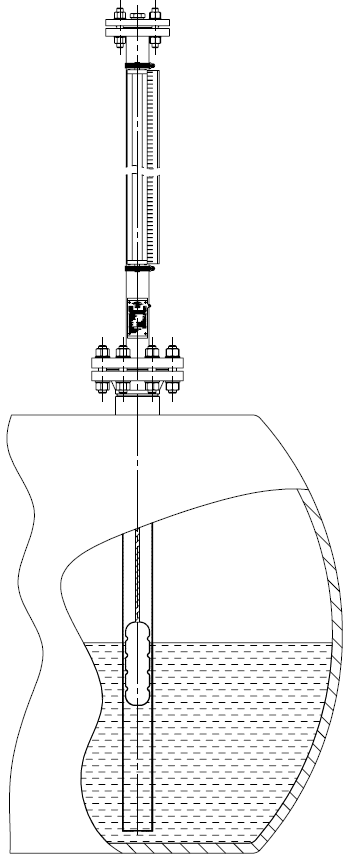

байпасный (боковой) монтаж верхний монтаж (надставной)

Технические характеристики:

Байпасный указатель-индикатор уровня жидкости RIZUR-NBK

Диапазон измерения	150…6000мм
Минимальная плотность среды	0.45 г/см3
Максимальное давление	42 МПа
Материал	нерж. сталь 12Х18Н10Т, другие марки нерж. стали, полипропилен, ПВХ, титановый сплав или любое другое согласно спец. заказа
Диапазон температур измеряемой среды	-196°C . . . +425 °C
Подключение к процессу	фланцевое, резьбовое, под приварку
Степень защиты	IP65 или IP67
Температура окружающей среды	-60°C…+60°C

Надставной указатель-индикатор уровня жидкости RIZUR-NBK

Диапазон измерения	150…6000мм
Минимальная плотность среды	0.45г/см3
Номинальное давление	16 Мпа (определяется при заказе)
Материал	нерж. сталь 12Х18Н10Т, другие марки нерж. стали в том числе и с покрытием, полипропилен, ПВХ, титановый сплав или любое другое согласно спец. заказа
Диапазон температур измеряемой среды	-196… +425 °C
Подключение к процессу	DN80...250 (в зависимости от плотности измер. среды)
Степень защиты	IP65 или IP67
Температура окружающей среды	-60°C…+60°C

Опции (для всех моделей)

Паровой обогрев	- давление пара: ≤0.6мПА (если > 0.6мПА, то необходимо указать дополнительно) - подключение парового обогрева: внешняя резьба R1/2" или другое по заказу
Электрический обогрев	- укрытие обогреваемым термочехлом, кабель саморегулирующийся входит в комплект поставки
Магнитный концевой выключатель (сигнализатор)	(срабатывание от магнитного поля поплавка) - коммутационное состояние......................... перекидной "сухой контакт" SPDT - максимальное напряжение питания........ 230В макс. ток 0.5А - степень защиты.................................................. не ниже IP65 - взрывозащита ..................................................... 0ExiaIICT6…T1Х
Ультразвуковой сигнализатор РИЗУР-900	подробное описание см. на сигнализатор РИЗУР 900
Преобразователь уровня	выходной сигнал: 4~20мА, 4-20мА + HART дисплей: жидкокристаллический или без дисплея напряжение питания: 24 В пост. Тока степень защиты: IP65...IP67 взрывозащита: 0ExiaIICT6Х

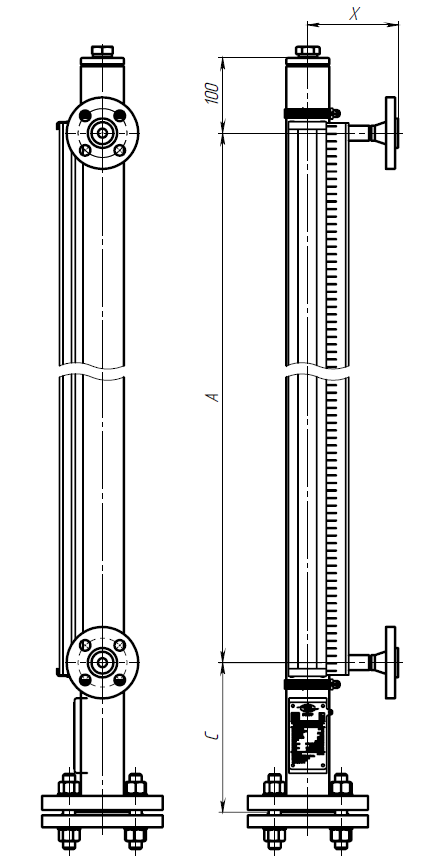

боковой монтаж

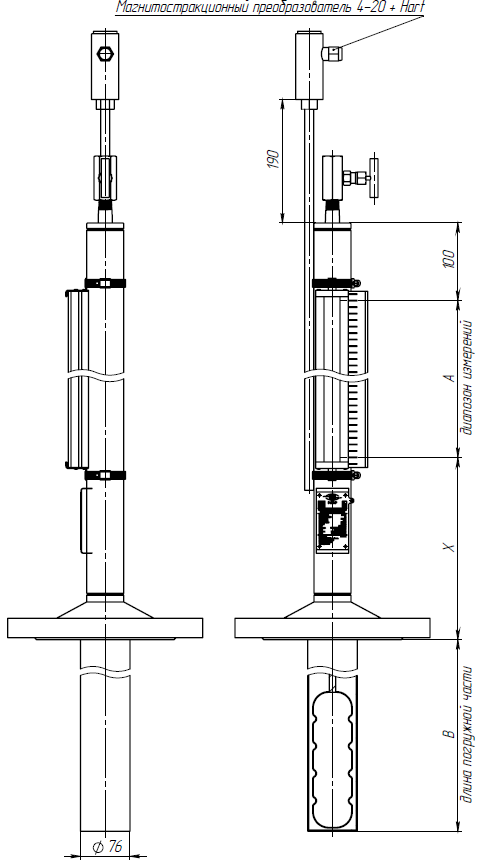

надставной монтаж

L= расстояние между точками подключения к процессу
A = диапазон измерения
N1, N2 = «мертвая зона»

A = диапазон измерения
N1, N2 = «мертвая зона»
В = неизмеряемая область
(указывается при заказе )
H = длина погружной части
(Н=А+В)

* Чертеж носит ознакомительный характер

Примеры исполнения верхнего/нижнего конца байпасной колонки
