Датчики заштыбовки

Датчики заштыбовки (забивки) (ДЗ) предназначены для контроля забивки бункеров, перегрузочных течек, башмаков норий и выдачи сигнала (путём замыкания или размыкания электрической цепи) в систему управления конвейера (нории).

Датчики заштыбовки производства ТЕКО соответствуют техническим регламентам Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

3 типа датчиков заштыбовки:





Электронные ДЗ

ДЗ-6010

ДЗ-6020

ДЗ-6022

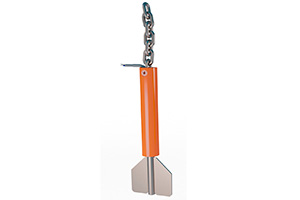

Конструкция электронных датчиков заштыбовки позволяет увеличить надёжность и исключить влияние температуры окружающего воздуха на время срабатывания датчика. Задержка срабатывания составляет приблизительно одну секунду.

В комплекте с датчиками прилагается набор удлинителей (шток, малая лопатка, большая лопатка) для обнаружения сыпучих материалов различных фракций.

Датчик подвешивается на цепи вне зоны падения материала, с таким расчётом, чтобы транспортируемый материал, достигнув верхнего уровня, отклонил датчик от вертикали на угол не менее 30°.

Краткие технические характеристики электронных датчиков заштыбовки

Модель Напряжение питания Рабочий ток Угол отклонения при срабатывании Присоединение Тип контакта
ДЗ-6010 10…30 В DC до 400 мА 30° Кабель 4х0,25 мм2 Переключающий (NO+NC)
ДЗ-6020 20…250 В AC / 20…320 В DC до 500 мА 30° Кабель 2х0,34мм2 Нормально замкнутый (NC)

ДЗ-6022

паспорт

 20…250 В AC / 20…320 В DC до 500 мА 30° Кабель 2х0,34мм2 Нормально разомкнутый (NO)















Емкостные ДЗ

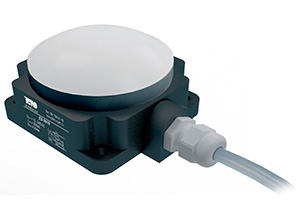

Емкостные ДЗ устанавливаются в стенку бункера (перегрузочной течки, башмака нории) таким образом, чтобы при достижении верхнего уровня транспортируемый материал оказался в чувствительной зоне прибора.



Краткие технические характеристики ёмкостных датчиков заштыбовки

Модель Напряжение питания Рабочий ток Рабочий зазор (мм) Присоединение Тип контакта
ДЗ-3010 10…30 В DC до 250 мА 0…20 Кабель 4х0,25 мм2 Переключающий (NO+NC)
ДЗ-3020 20…250 В AC / 20…320 В DC до 500 мА 0…20 Кабель 2х0,34 мм2 Нормально замкнутый (NC)
ДЗ-3022 20…250 В AC / 20…320 В DC до 500 мА 0…20 Кабель 2х0,34 мм2 Нормально разомкнутый (NO)
ДЗ-3220 20…250 В AC / 20…320 В DC до 500 мА 0…20

Клеммник,

диаметр кабеля 4,3…6,3 мм,

макс. сечение жил кабеля 1,5 мм2

 Нормально замкнутый (NC)
ДЗ-3220М 20…250 В AC / 20…320 В DC до 500 мА 0…20

Клеммник,

диаметр кабеля 4,3…6,3 мм,

макс. сечение жил кабеля 1,5 мм2

 Нормально замкнутый (NC)
ДЗ-3222 20…250 В AC / 20…320 В DC до 500 мА 0…20

Клеммник,

диаметр кабеля 4,3…6,3 мм,

макс. сечение жил кабеля 1,5 мм2

 Нормально разомкнутый (NO)
ДЗ-3222М 20…250 В AC / 20…320 В DC до 500 мА 0…20

Клеммник,

диаметр кабеля 4,3…6,3 мм,

макс. сечение жил кабеля 1,5 мм2

 Нормально разомкнутый (NO)
ДЗ-3310 10…30 В DC до 250 мА 0…16 Кабель 4х0,25 мм2 Переключающий (NO+NC)
ДЗ-3510 10…30 В DC до 250 мА 0…16

Клеммник,

диаметр кабеля 4,3…6,3 мм,

макс. сечение жил кабеля 1,5 мм2

 Переключающий (NO+NC
CSN  I71P-11-25-LZ_EAC  20...250 В АС/20...320 В DC 10...500 мА 0... 20 мм Кабель 2х0,34мм ; L=2м

 Нормально разомкнутый (NO)
CSN  I71P-11-25-LZ-C_EAC 20...250 В АС/20...320 В DC 10...500 мА 0...  20 мм Кабель 2х0,34мм ; L=2м Нормально разомкнутый (NO)

Герконовые

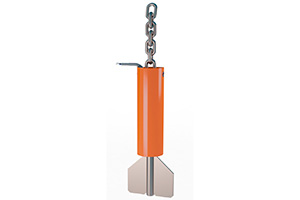

                               Герконовый датчик заштыбовки ДЗ-7002 вывешивается в бункере вне зоны падения материала. Преимущество герконового датчика перед индуктивным: не требует напряжения питания. В комплекте с датчиками прилагается набор удлинителей (шток, малая лопатка, большая лопатка) для обнаружения сыпучих материалов различных фракций.

Краткие технические характеристики герконовых (магниточувствительных) датчиков заштыбовки

Модель Угол отклонения при срабатывании Коммутируемое напряжение Коммутируемый ток Присоединение

ДЗ-7002

паспорт

 30° 160 В DC / 220 В АС до 1 А Кабель 3х0,34 мм2

Схемы применения



Применение датчиков заштыбовки
