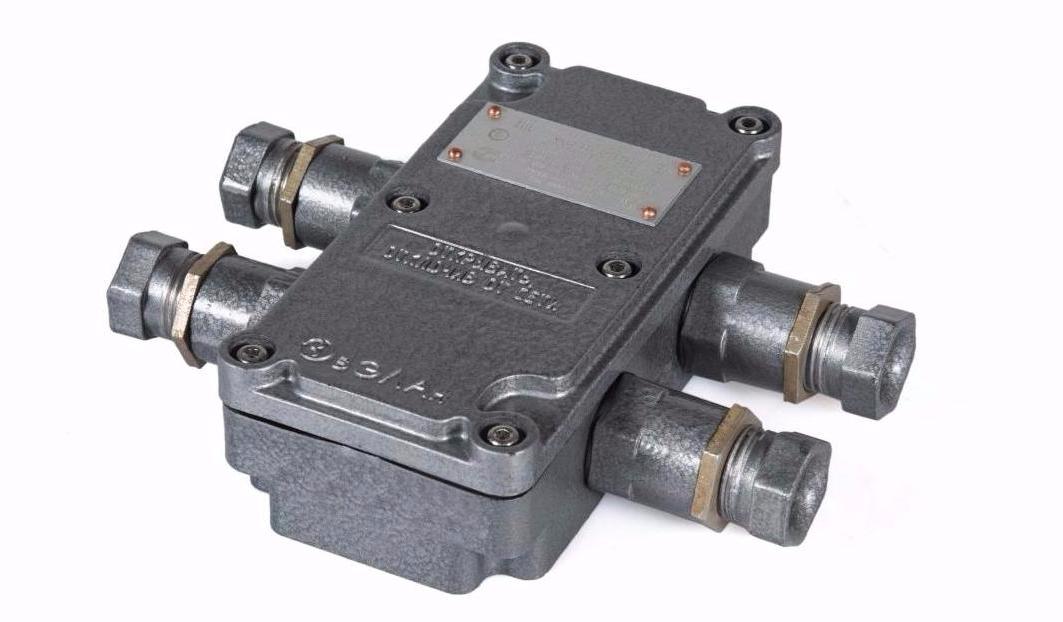

Коробки соединительные взрывозащищенные типа КП (-6, -12, -24, -48)





Для успешного обеспечения состыковки и расхождения кабелей (бронированных и эластичных), выполненных на основе жил из меди или алюминия, которые используются в электрических цепях, применяют коробки соединительные КП.

Они обладают неоспоримыми превосходствами:

  1. Непревзойденным качеством.

  2. Высокой константностью перед влиянием наружных факторов.

  3. Высокой стабильностью к любым механическим повреждениям.

  4. Высокой термостойкостью, а также антистатичностью.

  5. Оснащением универсальными соединительными элементами.

  6. Удобством в применении, особенно при подсоединении кабеля к клеммам, невзирая на габариты коробок.

  7. Особой конструкцией винтов.

  8. Индивидуальным инженерным исполнением.

  1. Малыми сроками доставки.



Конструкция

Прямоугольный корпус выполнен из термореактивного премикса, который армирован стекловолокном. Корпус оснащен крышкой и является высококачественной оболочкой для коробки КП. Он выступает защитой от наружных неблагоприятных факторов, химических составляющих, солнечных лучей. Кроме этого, поверхность обладает свойствами искробезопасности.

Для обеспечения прочности конструкции детали корпуса и крышки скрепляют винтами, которые не выпадают. Высокого уровня защиты удается достичь благодаря внедрению особой лабиринтной системы уплотнения. При использовании морозоустойчивого вида обеспечивается возможность эксплуатации коробки при большом температурном размахе (от -60 до +45 градусов).

Коробки имеют пять совершенно разных вариаций (КП-6, КП-6.1, КП-12, КП-24, КП-48), отличающихся между собой количеством используемых клемм (6 и 12, 24 и 48).

Коробки с такими модификациями, как КП-6, КП-6.1, КП-12, КП-24, имеют 4 отверстия, благодаря которым соединяются болтами с внешними частями. Отверстия располагаются внутри корпуса и не имеют привязки ни к системе управления, ни к крышке. Модификация КП-48 также соединяется болтами через 4 отверстия, которые располагаются на наружной стороне корпуса.

Во внутренней части корпуса клеммные колодки соединяются с винтовыми зажимами. Наряду с этим используются и клеммные зажимы в виде пружин и винтов с закреплением на DIN-рейке.

Кабельные вводы размещают на боковой части коробки, в них инсталлированы взрывозащищенные заглушки, позволяющие обеспечить герметичность конструкции при доставке, включая ситуацию, когда коробка совсем не оснащена кабелем (т. е. имеет пустые вводы). В момент внедрения кабеля заглушка изымается.

Чтобы обеспечить сохранность важной и необходимой маркировки, надписи выполняются из специального металлизированного полимера. Это позволяет сохранить пометки на протяжении всего эксплуатационного срока. При производстве коробок вида КП-6, КП-6.1, КП-12 применяется технология нанесения маркировки способом прессования.




Технические условия

ТУ 3424-039-50578968-2013

Сертификат соответствия №

ТС RU C-RU.MH04.B.00080

Сертификат соответствия

системы добровольной сертификации ГАЗПРОМСЕРТ

Г000.RU.1131.Н00330

Исполнение (маркировка взрывозащиты)

2ЕхеIIТ5

0ЕхiaIICT6

Климатическое исполнение и категория размещения по ГОСТ 15150

У1, УХЛ1, ХЛ1

Температура окружающей среды, ⁰С

-60…+45

Степень защиты от внешних воздействий

IP65

Группа механического исполнения по ГОСТ 17516.1

М7

Сейсмостойкость по шкале MSK-64, балл

9

Материал корпуса

Армированный стекловолокном термореактивный  премикс

Материал крышки

КП-6; КП-12

Армированный стекловолокном термореактивный  премикс

КП-24; КП-48

Сталь



Модификация

КП-6

КП-6.1

КП-12

КП-24

КП-48

Номинальное напряжение питания, В

силовые цепи

380

380, 660

искробезопасные цепи

60

60

Номинальный ток, А

10

25

Максимальный ток искробезопасных цепей, А

5

Количество клеммных зажимов, шт

6

12

24

48

Сечение подсоединяемых жил кабеля, мм2

0,75…2,5

2,5…4

Максимальное количество проводов для кабельных вводов вводов

  • 12, Ø25, Ø30, Ø40

на клемму

2 (одного сечения)

на коробку

24

24

48

96

192

Максимально допускаемая рассеиваемая мощность, Вт

10

20

75

150

Габаритные размеры (L*B*H), мм

184*194*47

115*232*67

184*258*66

271*251*78

454*244*86

Масса, кг

0,6

1,1

1,5

2,5

4,5

Срок службы, лет

12

Гарантийный срок, мес.

36
