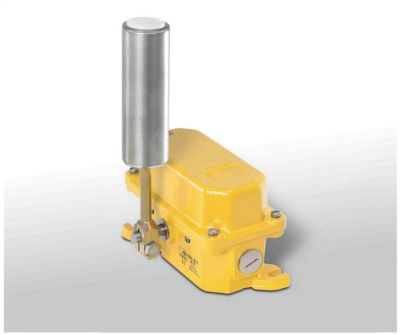

выключатель привода конвейера при аварийном смещении ленты Kiepe Electric.
Выключатели при смещении ленты типа SEL, производства Kiepe Electric, используются в сложных условиях эксплуатации в конвейерах с фиксированной конвейерной лентой в соответствии с требованиями DIN EN 620, чтобы свести к минимуму риск случайного срабатывания. Контролируется боковое смещение ленты конвейера; при недопустимом смещении ленты, конвейер выключается, предотвращая возможные повреждения оборудования. Выключатели устанавливаются парами с несущей и обратной стороны. Общее количество используемых пар выключателей и их места установки зависят от конструктивных особенностей, таких как горизонтальное или вертикальное натяжение, обычный или реверсивный режим работы и длина конвейера. Обычно (горизонтальное натяжение, обычный режим работы, длина до 30 м) устанавливается одна пара выключателей перед приводным барабаном с несущей стороны. |
cтандартные варианты исполнения датчики схода ленты SEL
Тип выключателя
|
Коммутационная система |
Вес кг |
Номер заказа |
||
NC |
NO |
SPDT |
|||
SEL 011 |
|
|
2 |
5.50 |
92.056 979.011 |
Запасные части и аксессуары |
|||||
Кабельный ввод М25 х 1,5; Площадь уплотнения ∅ 11 мм до ∅ 16 мм |
113.52.02.20.01 |
||||
Стопорный винт; М25 х 1,5 |
113.52.87.20.02 |
||||
Замена капота SEL |
93.067 453.001 |
||||
Роликовый рычаг с роликом из нержавеющей стали, .5 50,5 мм |
93.055 201.101 |
Механические характеристики тросового выключателя |
|
корпус |
Серый чугун, EN-GJL-200 DD лак желтый, RAL 1004 |
роликовый рычаг |
Нержавеющая сталь Ø 50,5 мм, шариковый подшипник |
крепление |
2 удлиненных отверстия для винтов M10 |
Монтажное положение |
Горизонтальный наклон до 30 ° |
Рычаг отклонения ролика |
Макс. +/- 75 ° |
Механическая надежность |
> 10000 циклов переключения |
вес |
5,5 кг |
Электрические характеристики тросового выключателя |
|
система коммутации |
2 переключающих контакта (кнопочные переключатели), положительное управление, самоочищающиеся контакты |
диапазон переключения |
5 °… 15 ° и 15 °… 35 °, регулируемые (заводская настройка на 10 °) |
кабельный ввод |
2 резьбовых отверстия M25x1,5 каждое с 1x резьбовой пробкой, 1x кабельным вводом, диапазон уплотнений от Ø11 мм до Ø16 мм |
категория применения |
AC-15: 230 V; 1,5 A DC-13: 60 V; 0,5 A DC-13: 24 V; 2 A |
Сечение соединительного кабеля |
От 1 мм² до 2,5 мм² |
Подключение защитного провода |
в корпусе: M4 класс защиты I: защитное заземление |
Номинальное напряжение изоляции Ui |
250 V |
Номинальное импульсное выдерживаемое напряжение Uimp |
2,5 кВ, Перенапряжение категория II, степень загрязнения III |
Непрерывный тепловой ток Ith |
6 A |
надежность контактов |
30000 операций на 100% Ie |
Условия окружающей среды в соответствии с DIN EN 60947-5-5 |
|
Допустимая температура окружающей среды |
– 25°C… +70°C |
защиты корпуса |
IP65 / IP67 в соответствии с EN 60529 |
