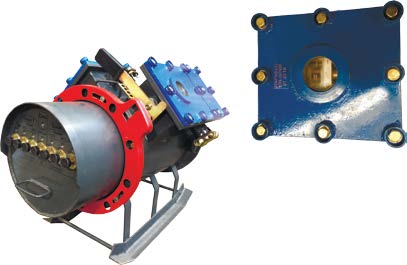

Агрегат пусковой шахтный АПШ.М



Агрегат пусковой шахтный АПШ.М
Предназначение пускового шахтного устройства (АПШ.М) – преобразование 3-фазного переменного напряжения 380 В, 660 В (АПШ.М.01) и 660 В, 1140 В (АПШ.М.02) с частотой 50 Герц в показатели 133 В, 230 В для подачи тока на ручные горные электрические сверла в количестве 2 шт. Мощность каждого из них ‒ до 1.6 кВт. Пусковой агрегат может использоваться для другой нагрузки с той же мощностью и для питания местных светильников до 0.2 кВт. Агрегат АПШ.М помогает в управлении электродвигателями сверл на расстоянии во время использования искробезопасных цепей, создает защиту отходящих от данного устройства электроцепей и непосредственно устройства от токов короткого замыкания (КЗ). Обеспечивает защиту персонала, занимающегося обслуживанием устройства и электрического сверла от опасного воздействия токов утечки.

Описание

Предназначение пускового шахтного устройства (АПШ.М) – преобразование 3-фазного переменного напряжения 380 В, 660 В (АПШ.М.01) и 660 В, 1140 В (АПШ.М.02) с частотой 50 Герц в показатели 133 В, 230 В для подачи тока на ручные горные электрические сверла в количестве 2 шт. Мощность каждого из них ‒ до 1.6 кВт. Пусковой агрегат может использоваться для другой нагрузки с той же мощностью и для питания местных светильников до 0.2 кВт. Агрегат АПШ.М помогает в управлении электродвигателями сверл на расстоянии во время использования искробезопасных цепей, создает защиту отходящих от данного устройства электроцепей и непосредственно устройства от токов короткого замыкания (КЗ). Обеспечивает защиту персонала, занимающегося обслуживанием устройства и электрического сверла от опасного воздействия токов утечки.



Функциональные особенности

Два ручных электрических сверла по 1,6 кВт каждое и прочие потребители с этой же мощностью получают питание от вторичных обмоток силовых трансформаторов дистанционным способом. Это происходит с использованием безопасных по искрообразованию цепей. Осветительная нагрузка местных осветительных приборов обеспечивается подключением при мощности до 0.2 кВт.
Защищает от токов КЗ отходящие от агрегатов цепи питания электрических сверл с помощью устройства, имеющего наибольшую защиту тока БМЗ. Также АПШ.М контролирует состояние цепей питания местных осветительных нагрузок при помощи плавких предохраняющих устройств.
Защищает от токов утечки по цепям с напряжением 127 В, выполняет предупредительную функцию по защите и блокировке данных цепей во время выхода за нижнюю границу допустимых значений параметров сопротивления изоляции.
Защищает от замыкания в цепях с дистанционным управлением.
Защищает от самопроизвольного выключения во время роста напряжения питающих сетей до 1,5 от номинальных значений.
Обеспечивает безопасность при обрыве или увеличении сопротивления заземляющей цепи до 100 Ом.
При помощи световой сигнализации сообщает об активации авто-переключателя во время подачи напряжения на вход силового трансформатора, при срабатывании и отключении любого блока защиты от КЗ в цепи на 127 В и блока реле утечек.


Конструктивные особенности

В отделении арматуры (защитной и пусковой) установлен трансформатор, пусковая и коммутационная арматура на съемной панели, блок реле утечек, панель клемм и предохранителей. На одной стороне корпуса размещена панель управления. Крышка имеет защитную блокировку при работе включенного разъединителя.
Два кабельных ввода с диаметром 16-24 мм размещены в предусмотренном для них отделении и подключают дополнительное заземление реле утечки и местное освещение. Два кабельных ввода с диаметром 18-29 мм предназначены для подсоединения электрических сверл.
Выключатель находится в отделении разъединителя.
Отделение, предназначенное для кабельного подключения, имеет один кабельный ввод с D=18-29 мм.
Стальная оболочка, защищенная от проникновения взрыва, размещена на салазках. Оболочка разделена на защищенные от взрыва отделения, закрывающиеся крышками.

Характеристики

Технические условия ТУ 3148-030-50578968-2013
Сертификат соответствия № ТС RU C-RU.MH04.B.00135

ТС RU C-RU.MH04.B.00353
Исполнение (маркировка взрывозащиты) РВ Exd [ia] I
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ 5
Температура окружающей среды, ⁰С -10…+35
Степень защиты от внешних воздействий IP54
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Материал корпуса Сталь



Модификация





АПШ.М-4.01 АПШ.М-5.01 АПШ.М-6.01
АПШ.М-4.02 АПШ.М-5.02 АПШ.М-6.02
Тип реверсивные и нереверсивные нереверсивные
Мощность, кВ*А 4 5 6
Напряжение питания, В обмотка высокого

напряжения
660/380 (Y/Δ)





1140/660





обмотка низкого

напряжения
133/230 (Y/Δ)





Ток, А первичной цепи 3,91/6,76 4,3/7,6 5,2/9,12
2,26/3,91 2,53/4,3 3,04/5,25
вторичной цепи 19/11 13/22 15/27
Уставки срабатывания МТЗ, А 5, 10, 20, 30, 40, 50, 60
Уставки срабатывания ТЗП, А 3, 4, 5, 6, 7, 8, 10 5, 7, 8, 9, 10, 12, 14 5, 8, 9, 10, 12, 14, 16
Погрешность уставок, % 10





Уставки выдержки времени срабатывания ТЗП, с





4,6; 8,3; 55; 100; 320





Сопротивление срабатывания при трехфазной

утечке, кОм на фазу
3,3/10





Сопротивление срабатывания при однофазной

утечке и емкости сети от 0 до 0,7 мкФ на фазу, кОм
5,0/8,0





Время защитного отключения агрегата при

сопротивлении утечки 1 кОм и емкости

контролируемой сети 0,7 мкФ на фазу, с
Не более 0,1





Мощность нагрузки на один канал, кВт 1,6 2,2 2,7
Габаритные размеры (L*B*H), мм 880*610*645





Масса, кг





135 140 155
Срок службы, лет 3





Гарантийный срок, мес. 15
