Руководство по эксплуатации скачать
Опросный лист скачать

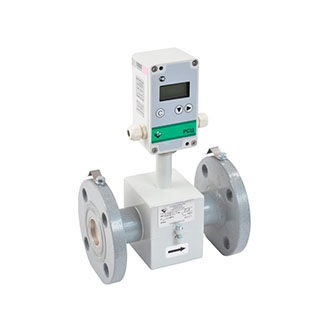

РСЦ (для неагрессивных сред)
Расходомер-счетчик электромагнитный РСЦ предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое).
Область применения:
Расходомер применяется для технологического и коммерческого учета. Приборы могут использоваться в различных отраслях промышленности, таких как: водоподготовка, водоснабжение, водоотведение, энергетика, а так же в сфере ЖКХ.
Принцип работы и описание:
-
Принцип работы расходомера основан на законе электромагнитной индукции.
-
Состав изделия:
-
первичный преобразователь (ПП);
-
измерительный блок (ИБ);
-
блок питания;
-
соединительный кабель (до 150 метров)
Особенности:
-
окружающая температура, -10…+50°С;
-
измерение прямого и реверсного расхода;
-
функция архивирования накопленного объема и времени наработки;
-
дистанционная передача данных;
-
датчик «сухой» трубы;
-
измерение расхода загрязненных сред (стоки, среды с различными включениями);
-
отсутствие движущихся частей и потери давления;
-
межповерочный интервал 4 года;
-
гарантийный срок 36 месяцев;
-
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры.

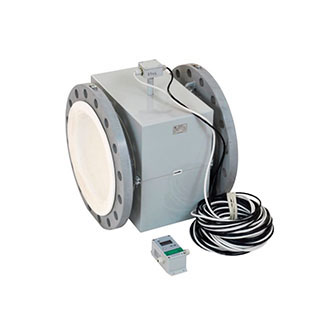

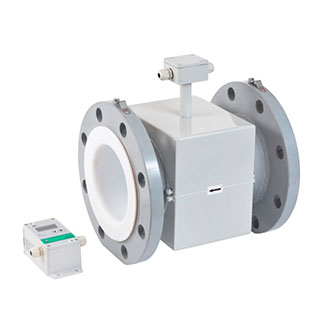

РСЦ (для агрессивных сред)
Расходомер-счетчик электромагнитный РСЦ предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной агрессивной жидкости (технические кислоты, щелочи, растворы и рассолы различных веществ, промышленные и канализационные стоки и другое).
Область применения:
Расходомер применяется для технологического и коммерческого учета. Приборы могут использоваться в различных отраслях промышленности: химическая промышленность, целлюлозно-бумажная, горнодобывающая промышленность, пищевая, фармацевтическая промышленность, металлургическая промышленность, водоподготовка и водоотведение.
Принцип работы и описание:
-
Принцип работы расходомера основан на законе электромагнитной индукции.
-
Состав изделия:
-
первичный преобразователь (ПП);
-
измерительный блок (ИБ);
-
блок питания;
-
соединительный кабель (до 150 метров).
Особенности:
-
окружающая температура, -10…+50°С;
-
измерение прямого и реверсного расхода;
-
функция архивирования накопленного объема и времени наработки;
-
дистанционная передача данных;
-
датчик «сухой» трубы;
-
измерение расхода агрессивных сред, также сред с различными включениями;
-
отсутствие движущихся частей и потери давления;
-
возможность установки на полимерные трубопроводы без дополнительных монтажных элементов;
-
вынесение измерительного блока от первичного преобразователя до 150 метров;
-
межповерочный интервал 4 года;
-
гарантийный срок 36 месяцев;
-
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры.

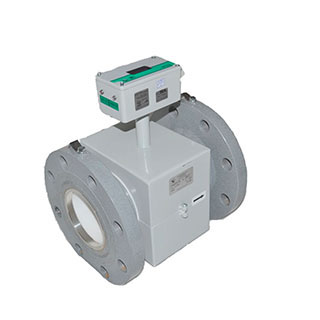

РСЦ (IP68)
Расходомер электромагнитный РСЦ исполнение со степенью защиты первичного преобразователя расхода IP68, фланцевое соединение, предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной жидкости.
Область применения:
Расходомер применяется для технологического и коммерческого учета, в случае необходимости измерения расходов жидкостей в условиях повышенной влажности, открытого воздуха, а так же если предполагается установка первичных преобразователей расхода в затапливаемых колодцах или КНС.
Используется для учета сточных вод в напорных и безнапорных трубопроводах.
Принцип работы и описание:
-
Принцип работы расходомера основан на законе электромагнитной индукции.
-
Состав изделия:
-
первичный преобразователь (ПП);
-
измерительный блок (ИБ);
-
блок питания;
-
соединительный кабель (до 150 метров).
Особенности:
-
окружающая температура, -10…+50°С;
-
измерение прямого и реверсного расхода;
-
функция архивирования накопленного объема и времени наработки;
-
дистанционная передача данных;
-
датчик «сухой» трубы;
-
измерение расхода агрессивных сред, также сред с различными включениями;
-
отсутствие движущихся частей и потери давления;
-
возможность установки на полимерные трубопроводы без дополнительных монтажных элементов;
-
вынесение измерительного блока от первичного преобразователя до 150 метров;
-
межповерочный интервал 4 года;
-
гарантийный срок 36 месяцев;
-
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры.

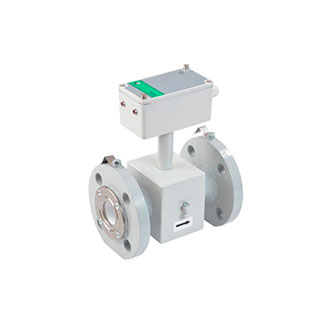

РСЦ (КП10)
Расходомер электромагнитный РСЦ КП10 исполнение моноблочное с импульсным выходом, фланцевое соединение для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое).
Область применения:
Прибор применяется для технологического и коммерческого учета как самостоятельный расходомер с дополнительным вычислителем или контроллером, так и в составе комбинированных и составных теплосчётчиков.
Принцип работы и описание:
-
Принцип работы расходомера основан на законе электромагнитной индукции.
-
Состав изделия:
-
первичный преобразователь (ПП);
-
измерительный блок (ИБ) с импульсным выходом;
-
блок питания.
Особенности:
-
окружающая температура, -10…+50°С;
-
измерение прямого и реверсного расхода;
-
измерение расхода агрессивных сред (кислоты, щелочи);
-
отсутствие движущихся частей и потери давления;
-
светодиодная индикация:
-
наличие питания
-
наличие расхода
-
расходомер может выводить через импульсный выход на внешние устройства параметры:
-
объем жидкости, V (м3, л)
-
объемный (мгновенный) прямой или обратный расход жидкости, Q (м3/ч; л/мин; %)
-
межповерочный интервал 4 года
-
гарантийный срок 36 месяцев
-
расходомер может выводить на индикатор измерительного блока и (или) через импульсный выход на внешние устройства параметры.
РСЦ (КП10И)
Расходомер электромагнитный РСЦ КП10И исполнение моноблочное с импульсным выходом и жидкокристаллическим индикатором, фланцевое соединение для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое).
Область применения:
Прибор применяется для технологического и коммерческого учета как самостоятельный расходомер с жидкокристаллическим индикатором, так и в составе комбинированных и составных теплосчётчиков.
Принцип работы и описание:
-
Принцип работы расходомера основан на законе электромагнитной индукции.
-
Состав изделия:
-
первичный преобразователь (ПП);
-
измерительный блок (ИБ) с импульсным выходом и жидкокристаллическим индикатором;
-
блок питания.
Особенности:
-
окружающая температура, +5…+50°С;
-
измерение прямого и реверсного расхода;
-
измерение расхода агрессивных сред (кислоты, щелочи);
-
отсутствие движущихся частей и потери давления;
-
светодиодная индикация:
-
наличие питания
-
наличие расхода
-
расходомер может выводить через импульсный выход на внешние устройства параметры:
-
объем жидкости, V (м3, л)
-
объемный (мгновенный) прямой или обратный расход жидкости, Q (м3/ч; л/мин; %)
-
межповерочный интервал 4 года
-
гарантийный срок 36 месяцев
-
расходомер может выводить на индикатор измерительного блока и (или) через импульсный выход на внешние устройства параметры.

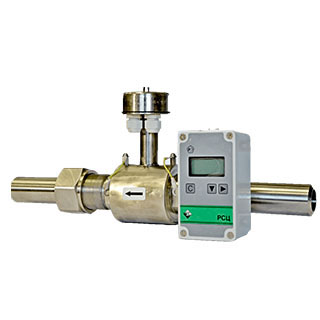

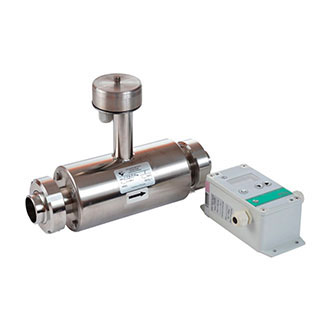

РСЦ (для пищевой промышленности)
Расходомер электромагнитный РСЦ исполнение для пищевой промышленности, резьбовое соединение, предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной санитарной жидкости (вода питьевая, молоко, патока и сиропы).
Область применения:
Расходомер применяется для технологического и коммерческого учета. Приборы могут использоваться для измерения молочных продуктов, напитков, сиропов, кислот, щелочей и т.д.
При перекачивании вспенивающихся жидкостей для того, чтобы погрешность измерения расхода прибора не превышала заявленную, рекомендуется установка первичного преобразователя до насоса или после воздухоотделителя. При приемке молока необходимо удаление воздуха из продукта при помощи специальных воздухоотделителей.
Принцип работы и описание:
-
Принцип работы расходомера основан на законе электромагнитной индукции.
-
Состав изделия:
-
первичный преобразователь (ПП);
-
измерительный блок (ИБ);
-
блок питания;
-
соединительный кабель (до 150 метров).
Особенности:
-
окружающая температура, -10…+50°С;
-
измерение прямого и реверсного расхода;
-
функция архивирования накопленного объема и времени наработки;
-
дистанционная передача данных;
-
датчик «сухой» трубы;
-
измерение расхода агрессивных сред (кислоты, щелочи);
-
отсутствие движущихся частей и потери давления;
-
межповерочный интервал 4 года
-
гарантийный срок 36 месяцев
-
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры.
РСЦ (на высокое давление)
Расходомер электромагнитный РСЦ исполнение на высокое давление, предназначен для непрерывного измерения расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной жидкости с удельной проводимостью не менее 200 мкСм/м, находящейся под давлением до 16 Мпа (160 атм).
Область применения:
В качестве измеряемой жидкости может быть питьевая, технические кислоты, щелочи, рассолы или растворы различных веществ, пульпы с мелкодисперсными неферромагнитными частицами и другие жидкости с вышеуказанной проводимостью.
Принцип работы и описание:
-
Принцип работы расходомера основан на законе электромагнитной индукции.
-
Состав изделия:
-
первичный преобразователь (ПП);
-
измерительный блок (ИБ);
-
блок питания;
-
соединительный кабель (до 150 метров).
Особенности:
-
окружающая температура, -10…+50°С;
-
измерение прямого и реверсного расхода;
-
функция архивирования накопленного объема и времени наработки;
-
дистанционная передача данных;
-
датчик «сухой» трубы;
-
отсутствие движущихся частей и потери давления;
-
межповерочный интервал 4 года;
-
гарантийный срок 36 месяцев;
-
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры
