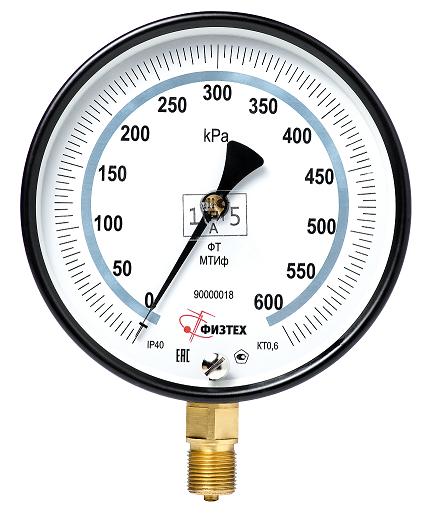

Манометры точных измерений ВТИф, МВТИф, МТИф с корректором "0"






НАЗНАЧЕНИЕ

Манометры точных измерений  показывающие ВТИф, МВТИф, МТИф предназначены для измерения избыточного

и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода

и применения в сферах метрологического контроля и надзора.

ЦЕНА

Тип ФТ

Модель манометра

Класс точности Ф, мм Пределы измеряемого давления Цена без НДС, руб.
ВТИф*  0,6 160 -100 - 0 кПа 2970,00 руб.
МВТИф*

-100 - 60...500 кПа;

-0,1 - 0,9...2,4 МПа

МТИф*

0 - 100...600 кПа;

0 - 1,0…10 МПа

0 - 16…60 МПа 3200,00 руб.
ВТИф*  0,4 -100 - 0 кПа 3990,00 руб.
МВТИф*

-100 - 60...500 кПа;

-0,1 - 0,9...2,4 МПа

МТИф*

0 - 100...600 кПа;

0 - 1,0…10 МПа

0 - 16…60 МПа 4230,00 руб.

*наценки за исполнения в разделе прайсы

ПРЕДЕЛЫ ИЗМЕРЯЕМОГО ДАВЛЕНИЯ

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ВТИф (вакуумметр) -100 - 0 кПа
МВТИф (мановакуумметр)

-100 - 60; 150; 300; 500 кПа;

-0,1 - 0,9; 1,5; 2,4 МПа

МТИф (манометр)

0 - 100; 160; 250; 400; 600 кПа;

0 - 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 МПа

АНАЛОГИ ПО ВСЕМ ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ

МПТИ, МВПТИ, ВПТИ, МТИ 1218, МТИ 1216, МТИ 1246, МТИ 1232, МО-11201, МО-11202, МО-11203, ВО-11201





















ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный диаметр корпуса 160 мм
Класс точности
  • 0,4
  • 0,6
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера М20х1,5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Шкала прибора
  • аналоговая
  • условная (относительная)
Корректор "0" да
Устойчивость к климатическим воздействиям
  • кл.т. 0,6 - исполнение У2 по ГОСТ 15150-69
  • кл.т. 0,4 - исполнение У3 по ГОСТ 15150-69
Максимальная температура измеряемой среды, оС* до +150 оС
Диапазон температуры окружающей среды, оС
  • кл.т. 0,6 - от -50 до +60 оС
  • кл.т. 0,4 - от -30 до +50 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 100% шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 1,5 кг
Материал корпуса алюминиевый сплав, окрашенный в черный цвет
Обечайка сталь, окрашенная в черный цвет, крепление винтами
Стекло техническое
Трубчатая пружина полувитковая:
  • до 10 МПа - медный сплав
  • от 16 до 60 МПа - сталь 38XМ
Штуцер, трибко-секторный механизм медный сплав
Циферблат

алюминиевый сплав, окрашенный в белый цвет

  • кт.0,4 - с зеркальной шкалой
  • кт.0,6 - без зеркальной шкалы

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении

потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству

по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

Скачать подробное описание



НОРМЫ УПАКОВКИ

Модель  Ш*г*в см(инд)   Ш*г*в см(общ)        Вес (кг)       Шт/кор.
МТИф 20,5*23*10 63*47*26 16 15
