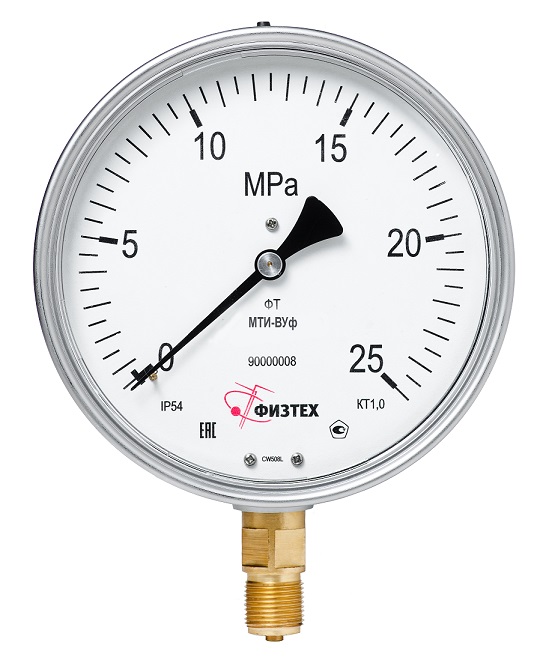

МАНОМЕТРЫ ВИБРОУСТОЙЧИВЫЕ ТОЧНЫХ ИЗМЕРЕНИЙ ВТИ-ВУФ, МВТИ-ВУФ, МТИ-ВУФ IP54 БЕЗ КОРРЕКТОРА "0"

НАЗНАЧЕНИЕ

Манометры виброустойчивы точных измерений показывающие ВТИ-ВУф IP54, МВТИ-ВУф IP54,

МТИ-ВУф IP54 предназначены для измерения избыточного и вакуумметрического давления неагрессивных

некристаллизующихся жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.

Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей

жидкостью (глицерин, полиметилсилоксан ПМС-300).

ЦЕНА

Тип ФТ Модель манометра	Класс точности	Ф, мм	Пределы измеряемого давления	Цена без НДС, руб.
ВТИ-ВУф IP54*	1,0	160	-100 - 0 кПа	по запросу
МВТИ-ВУф IP54*			-100 - 60...500 кПа; -0,1 - 0,9...2,4 МПа
МТИ-ВУф IP54*			0 - 100...600 кПа; 0 - 1,0…10 МПа
МТИ-ВУф IP54*			0 - 16…60 МПа	по запросу
ВТИ-ВУф IP54*	0,6		-100 - 0 кПа;	по запросу
МВТИф Кс IP54*			-100 - 60...500 кПа; -0,1 - 0,9...2,4 МПа
МТИ-ВУф IP54*			0 - 100...600 кПа; 0 - 1,0…10 МПа
МТИ-ВУф IP54*			0 - 16…60 МПа	по запросу

ПРЕДЕЛЫ ИЗМЕРЯЕМОГО ДАВЛЕНИЯ

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ВТИ-ВУф IP54 (вакуумметр)

-100 - 0 кПа

МВТИ-ВУф IP54 (мановакуумметр)

-100 - 60; 150; 300; 500 кПа;

-0,1 - 0,9; 1,5; 2,4 МПа

МТИ-ВУф IP54 (манометр)

0 - 100; 160; 250; 400; 600 кПа;

0 - 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 МПа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный диаметр корпуса	160 мм
Класс точности	0,6 1,0
Степень пылевлагозащиты	IP54
Резьба присоединительного штуцера	М20х1,5
Размер квадрата под ключ, мм	17 мм
Расположение штуцера	радиальное
Шкала прибора	аналоговая условная (относительная)
Корректор "0"	нет
Устойчивость к климатическим воздействиям	исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином) исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)
Максимальная температура измеряемой среды, ^оС*	до +120 ^оС (при заполнении глицерином) до +150 ^оС (при заполнении ПМС-300)
Диапазон температуры окружающей среды, ^оС	от -40 до +60 ^оС (при заполнении глицерином) от -60 до +50 ^оС (при заполнении ПМС-300)
Демпфирующая жидкость	глицерин(норма заполнения 0,6 кг) ПМС300 (норма заполнения 0,6 кг)
Виброзащищенность	группа V4 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений	постоянная нагрузка - 100% шкалы переменная нагрузка - 2/3 шкалы кратковременная нагрузка - 110% шкалы
Средний срок службы	10 лет
Масса, не более	1,8 кг
Материал корпуса	нержавеющая сталь
Обечайка	байонетная, нержавеющая сталь
Стекло	органическое
Трубчатая пружина	медный сплав до 10 МПа - полувитковая от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм	медный сплав
Циферблат	алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления

посредством отвода-охладителя.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем

правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также

требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

Скачать подробное описание

ПРИМЕР ЗАКАЗА

Модель	Исполнение электроконтактной группы	Диапазон показаний	Единицы измерения	Класс точности	Степень пылевлагозащиты	Резьба штуцера
Вакуумметр ВТИ-ВУф IP54 Мановакуумметр МВТИ-ВУф IP54 Манометр МТИ-ВУф IP54	Нет (по умолчанию)	См. Пределы измерений	МПа кПа кгс/см2 бар psi	0,6 1,0	IP54	М20х1,5
