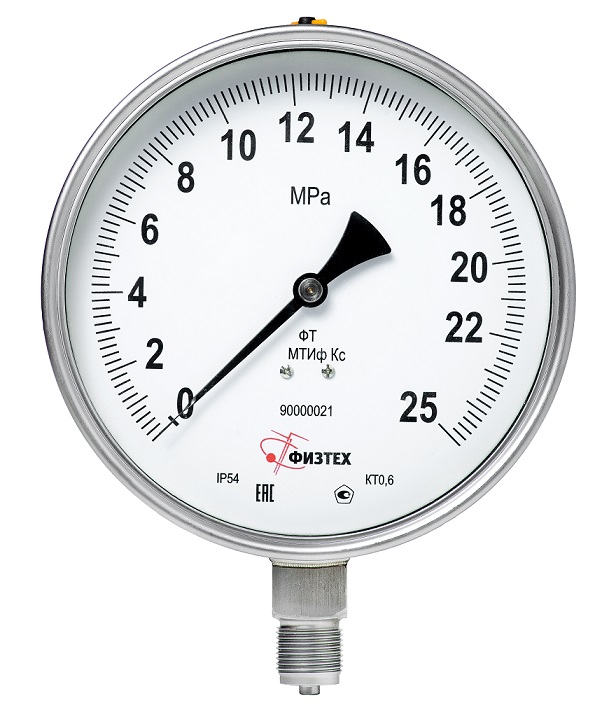

МАНОМЕТРЫ КИСЛОТОСТОЙКИЕ ТОЧНЫХ ИЗМЕРЕНИЙ ВТИФ, МВТИФ, МТИФ КС IP54 SG БЕЗ КОРРЕКТОРА "0"



НАЗНАЧЕНИЕ

Манометры кислотостойкие точных измерений  показывающие ВТИф Кс IP54 SG, МВТИф Кс IP54 SG,

МТИф Кс IP54 SG предназначены для измерения избыточного, вакууметрического давления агрессивных сред,

в т.ч. жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной

эмульсии с температурой до +150 °С, содержанием Н2S и СO2  до 25 % по объему каждого, нефти и

нефтепродуктов с содержанием парафина до 10 % весовых.

ЦЕНА

Тип ФТ

Модель манометра

 Класс точности Ф, мм Пределы измеряемого давления Цена без НДС, руб.
ВТИф Кс IP54 SG* 1,0 160 -100 - 0 кПа  5550,00 руб.
МВТИф Кс IP54 SG*

-100 - 60...500 кПа;

-0,1 - 0,9...2,4 МПа
МТИф Кс IP54 SG*

0 - 100...600 кПа;

0 - 1,0…10 МПа
0 - 16…60 МПа 5900,00 руб.
ВТИф Кс IP54 SG* 0,6 -100 - 0 кПа; 6100,00 руб.
МВТИф Кс IP54 SG*

-100 - 60...500 кПа;

-0,1 - 0,9...2,4 МПа
МТИф Кс IP54 SG*

0 - 100...600 кПа;

0 - 1,0…10 МПа
0 - 16…60 МПа 6350,00 руб.

*наценки за исполнения в разделе прайсы

ПРЕДЕЛЫ ИЗМЕРЯЕМОГО ДАВЛЕНИЯ

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение

(по заказу изготавливаются в любых единицах измерения)
ВТИф Кс IP54 SG (вакуумметр) -100 - 0 кПа
МВТИф Кс IP54 SG (мановакуумметр)

-100 - 60; 150; 300; 500 кПа;

-0,1 - 0,9; 1,5; 2,4 МПа
МТИф Кс IP54 SG (манометр)

0 - 100; 160; 250; 400; 600 кПа;

0 - 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 МПа

АНАЛОГИ ПО ВСЕМ ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ

МТИ1511, МТИ1512











ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный диаметр корпуса

160 мм

Класс точности
  • 0,6
  • 1,0

Степень пылевлагозащиты

IP54

Резьба присоединительного штуцера

М20х1,5

Размер квадрата под ключ, мм

22 мм

Расположение штуцера

радиальное

Шкала прибора
  • аналоговая
  • условная (относительная)

Корректор "0"

нет

Устойчивость к климатическим воздействиям

исполнение У2 по ГОСТ 15150-69

Максимальная температура измеряемой среды, оС*

до +150 оС

Диапазон температуры окружающей среды, оС

от -50 до +60 оС

Виброзащищенность

группа N2 по ГОСТ Р 52931-2008

Рабочие диапазоны измерений
  • постоянная нагрузка - 100% шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы

Средний срок службы

10 лет

Масса, не более

1,8 кг

Материал корпуса

нержавеющая сталь

Обечайка

байонетная, нержавеющая сталь

Стекло

техническое, безопасное

Трубчатая пружина

нержавеющая сталь

  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая

Штуцер, трибко-секторный механизм

нержавеющая сталь

Циферблат

алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении

потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству

по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.





ПРИМЕР ЗАКАЗА

Модель Исполнение электроконтактной группы Диапазон показаний Единицы измерения Класс
точности		 Степень пылевлагозащиты Резьба штуцера Расположение штуцера Дополнительные требование
  • Вакуумметр ВТИф Кс IP54 SG
  • Мановакуумметр МВТИф Кс IP54 SG
  • Манометр МТИф Кс IP54 SG
 Нет (по умолчанию)   См. Пределы измерений
  • МПа
  • кПа
  • кгс/см2
  • бар
  • psi
  • 0,6
  • 1,0
 IP54 М20х1,5  РШ (по умолчанию)
  • гос.поверка
  • свидетельство
  • демпфер
  • шкала
  • др.
