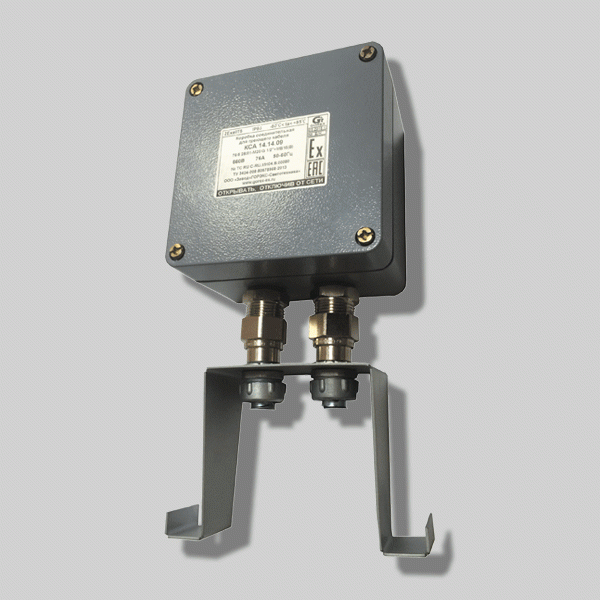

Для обеспечения целостности кабеля, а также упрощения монтажа применяются коробки взрывозащищенные КСА и КСП. Их главная цель ‒ состыковка и расхождение греющего кабеля, имеющего плоское/круглое сечение.
Оболочка с определенными клеммными зажимами и взрывозащищенными вводами является составляющей коробки. Предусмотрена возможность дополнительной инсталляции взрывозащищенного светодиодного индикатора, который демонстрирует наличие питания. Для закрепления к трубе используют хомуты из металла (2 шт.) и опорные кронштейны.
Типовое оснащение коробки обеспечивает подсоединение 1 или 2 кабелей. Также для проходного подключения применяется на выбор 2 вводных кабеля или 1 под две ленты. При необходимости возможно оснащение большим числом кабелей. Устройство коробки разрешает подсоединение плоских нагревающихся кабелей разных производителей.
Сфера использования
Коробки применяются в различных отраслях народного хозяйства: нефтяного, газового, химического, металлургического, целлюлозно-бумажного. Не являются исключением оборонная индустрия, водоснабжение, а также энергетика.
Производятся по запросу:
-
Кронштейны иной высоты.
-
Инсталляция зажимов на различные токи.
-
Коннект двух нагревающихся кабелей.
-
Кабеля закругленного вида.
-
Иные типоразмеры вводов кабеля.
-
Два вводных кабеля для проходного исполнения.
-
Световой индикатор, свидетельствующий о напряжении.
Коробки пользуются спросом, а при индивидуальном исполнении позволяют расширять сферу применения.
-
Горэкс
|
КОРТЕМ
|
ВЭЛАН
|
ССТ/ Raychem
|
---|
КСА / КСП
|
SA-CORD / S-CORD
|
КЗГ-ВЭЛ
|
РТВ-401, РТВ-601 и т.д.
|
Технические условия
|
ТУ 3424-008-50578968-2013
|
Сертификат соответствия №
|
ТС RU C-RU.МН04.В.00080
|
Сертификат ГАЗПРОМСЕРТ
|
Г000.RU.1131.Н00328
|
Исполнение (маркировка взрывозащиты)
|
2ЕхеII Т6/Т5/Т4
|
Климатическое исполнение и категория размещения
|
У1, ХЛ1
|
Температура окружающей среды, ⁰С
|
-60…+40/+55/+90
|
Степень защиты
|
IP66
|
Материал корпуса
|
Алюминиевый сплав (КСА) и полиэстер(КСП)
|
Максимальное напряжение, В:
|
800
|
Максимальный ток, А:
|
175
|
Диаметр подключаемого кабеля питания и типоразмер кабельного ввода:
|
от 6мм до 12мм для кабельного ввода М20х1,5 (по умолчанию) от 12мм до 17мм для кабельного ввода М25х1,5 (возможны другие типы вводов по требованию заказчика)
|
Количество подключаемых кабелей питания:
|
По требованию заказчика. (По умолчанию 1 кабельный ввод для подключения питания.)
|
Высота кронштейна:
|
H=100мм
|
Заземление:
|
2 зажима заземления (внутренний и внешний)
|
Материал кронштейна:
|
Нержавеющая сталь
|
Фиксация на трубе:
|
2 хомута
|
Тип корпуса
|
Габариты
|
Максимальное количество клемм по сечению провода, мм2
|
А
|
B
|
C
|
2,5
|
5
|
6
|
10
|
КСА 14.14.09
|
140
|
140
|
90
|
16
|
13
|
10
|
8
|
КСА 14.20.09
|
140
|
200
|
90
|
26
|
22
|
16
|
14
|
КСП 12.22.09
|
120
|
220
|
90
|
31
|
26
|
20
|
16
|
КСП 16.16.09
|
160
|
160
|
90
|
19
|
16
|
12
|
9
|
|
